基准级功率计

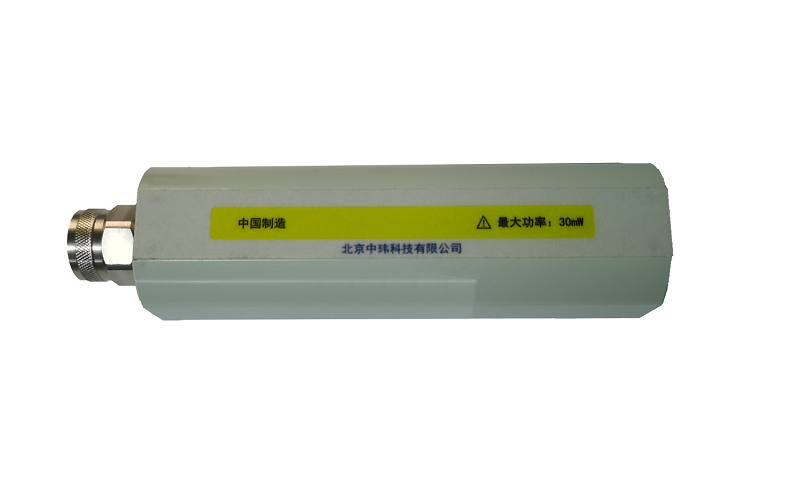

S2系列N型功率传感器
频率范围:9kHz~18GHz
功率测量范围:1μW~20mW
产品介绍
Product introduction

    S2 系列为中玮科技自主研发的四线法热敏电阻式功率传感器,需搭配本系列标准功率计主机使用,实现射频微波小功率精密测量。采用自研热敏电阻传感工艺,具备高线性、高稳定特性,量值可溯源国家计量基准,可作为实验室精密测试、功率计量核查的国产化传感单元,对标进口同类功率探头,解决供货断供、维保困难等痛点。


    面向计量实验室、军工科研院所、通信与半导体研发单位,用于射频小功率精密测量、功率计校准比对、信号源输出功率检定,兼顾实验室精密测试与外场便携检测,满足计量体系下校准规范和测试需求,实现进口探头的国产化替代。

产品特点
characteristic
技术指标
Technical indicators

型号

S2118

S2218

S2018

频率范围

9kHz~18GHz

100kHz~18GHz

10MHz~18GHz

功率范围

1μW~20mW

测量形式

四线法热敏电阻式传感器

校准因子

0.75~1.1

参考频率(50MHz)有效效率

≥99.5%

校准因子测量不确定度(k=2)

<1.5%

电压驻波比

≤1.50

功率线性度

<0.1%@0.1mW~10mW

预热时间(常温环境)

<30分钟

标称射频阻抗

50Ω

直流偏置等效阻抗

200Ω

校准因子偏移

<1%/年

工作温度

-10℃~+40℃

存储温度

-55℃~+75℃

湿度

≤90%,不冷凝

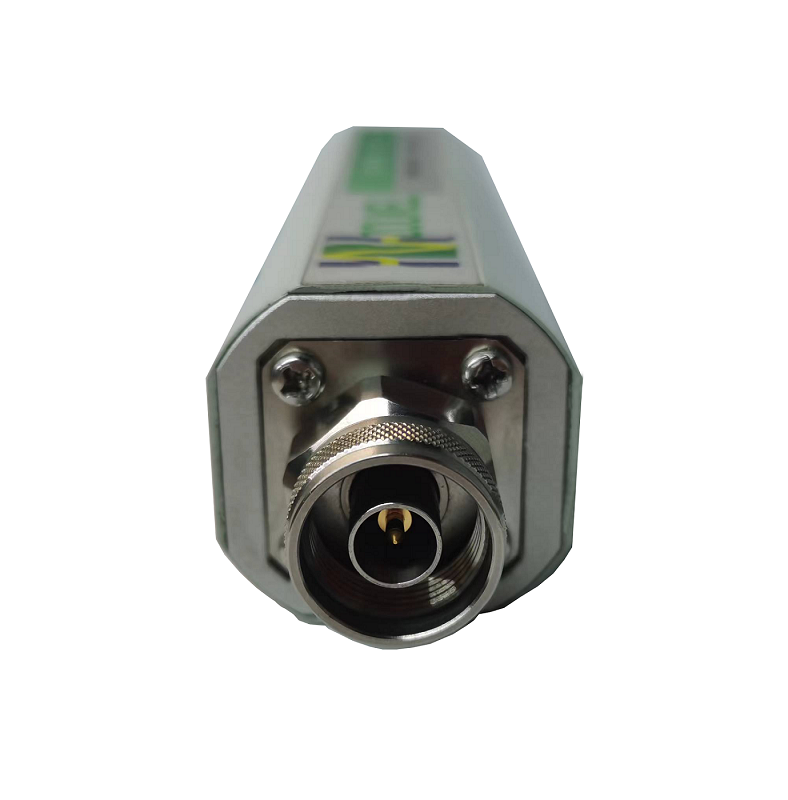

射频接头形式

N(M)

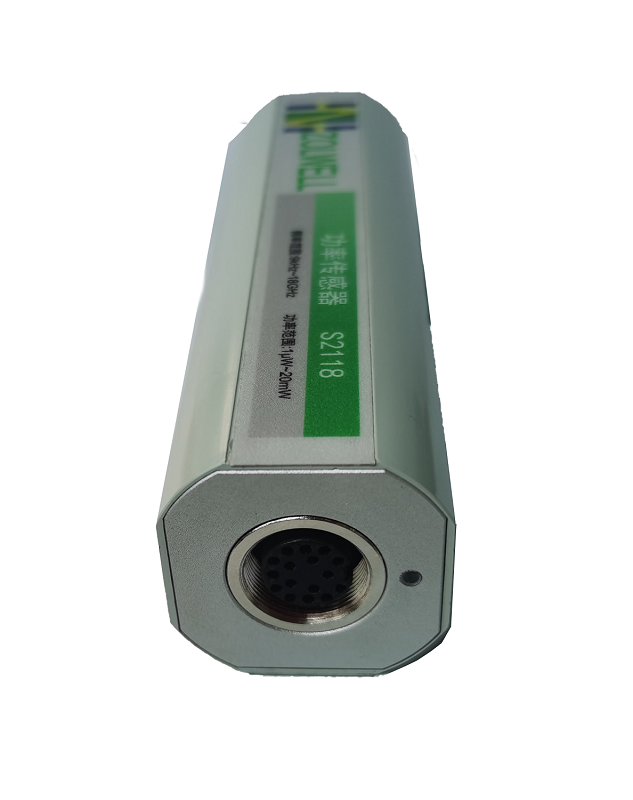

功率计接头形式

圆形推拉式自锁连接器

外形尺寸

不大于155mmר38mm

重量

<0.3kg

线缆型号

ZA-115

量值可直接溯源至国家标准
具有校准数据存储功能
产品应用
Product application


    • 连续波小功率高精度测量
    • 计量检测场景,完成功率计校准、期间核查与量值比对
    • 无线组件研发与产线测试
    • 基站安装、运维现场检测
    • 远距离测试需求,适配外场、野外站点的射频功率采集
