2.92mm终端式标准功率座

频率范围：10MHz~40GHz
功率测量范围：10μW～25mW

产品介绍产品特点技术指标产品应用产品资料

产品介绍

Product introduction

40GHz传递标准功率座的测量频率范围覆盖10MHz～40GHz，最大测量功率≤+14dBm，典型测量不确定度达到1%。
2.92mm传递标准功率座的结构坚固，预热时间快（＜30分钟)，具有高准确度、长时间测量稳定性和温度稳定度。作为微波功率传递标准，设计有智能存储器，可以方便把校准因子传递到其他射频标准和功率敏感器。
2.92mm传递标准功率座与PM317A便携式标准功率计配套使用，可用于实验室、现场、远程等计量校准测试。

产品特点

characteristic

功率线性度好
可存储校准数据
数据溯源至国家级标准
可配套使用
结构坚固

技术指标

Technical indicators

型号	S1040
频率范围	10MHz~40GHz
功率测量范围	10μW～25mW
测量不确定度(k=2)	0.8%～4.5%
电压驻波比(典型值)	10MHz~6GHz，1.15 6GHz~15GHz，1.35 15GHz~18GHz，1.45 18GHz~26.5GHz，1.58 26.5GHz~40GHz，1.68
功率线性度	＜0.1%@0.1mW~10mW
测量形式	终端式
预热时间（常温环境）	＜60分钟
外形尺寸	144mm×Ø60mm
重量	＜0.75kg
接口形式	2.92mm(M)
具有校准数据存储功能
工作温度	0℃~+40℃
存储温度	-55℃~+75℃

产品应用

Product application

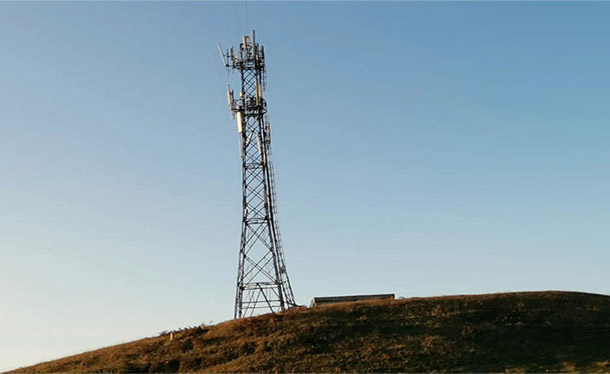

基站的安装和维护

远距离测试
无线组件的研发与生产测试
计量检测
