首页 > 产品中心 > 功率传感器 > N型传递标准功率座
功率传感器

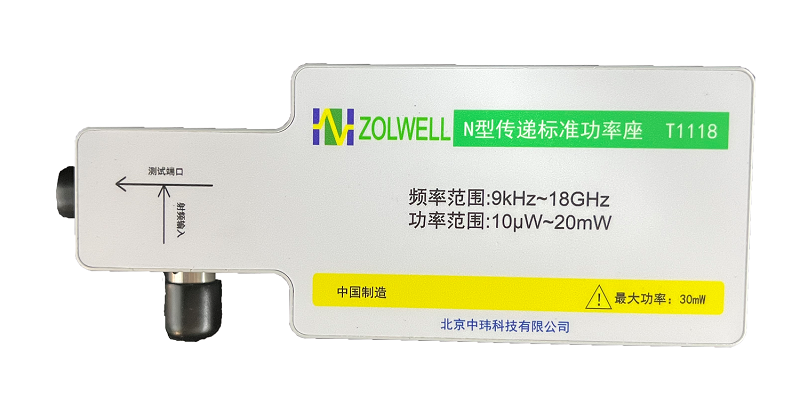

N型传递标准功率座
频率范围：9kHz~18GHz
功率测量范围：10μW~20mW

产品介绍 产品特点 技术指标 产品应用 产品资料
产品介绍
Product introduction
       N型传递标准功率座（或称“N型标准功率座”、“传递功率标准座”），基于热敏电阻的测量原理，把射频信号通过热电转换为可以直接测量的直流信号，测量频率范围覆盖9kHz～18GHz，功率测量范围覆盖10μW~20mW，校准因子测量不确定度优于1.2%(k=2)；具有高精度恒温控制及自动温度补偿功能、智能化数据读写功能，适用于实验室、现场等多种环境下计量校准和高性能测试。
       N 型功率传递标准座需与功率计配套使用，其功率计可选用高精密的 PM117 功率电桥式功率计或 PM317A 宽带标准功率计。
产品特点
characteristic
  • 长时间稳定测试
  • 宽动态范围
  • 高准确度
  • 标准量值溯源到国家基准
  • 可存储校准数据
技术指标
Technical indicators
型号 T1118 T1218 T1018
频率范围 9kHz~18GHz 100kHz~18GHz 10MHz~18GHz
功率测量范围 10μW~20mW
测量不确定度(k=2) 0.8%~1.1%
电压驻波比(等效) 9kHz~10MHz，1.20；
10MHz~6GHz，1.08；
6GHz~15GHz，1.10；
15GHz~18GHz，1.15;		 100kHz~10MHz，1.20；
10MHz~6GHz，1.08；
6GHz~15GHz，1.10；
15GHz~18GHz，1.15；		 0MHz~6GHz，1.08；
6GHz~15GHz，1.10；
15GHz~18GHz，1.15
功率线性度 ＜0.1%@0.1mW~10mW
测量形式 通过式
预热时间（常温环境） ＜30分钟
外形尺寸 不大于201mm×76mm×63mm
重量 ＜1.25kg
接口形式 N(F)
具有校准数据存储功能
工作温度 0℃~+40℃
存储温度 -55℃~+75℃
产品应用
Product application

    （1）实验室计量
             功率测量准确度高，适用于组建小功率校准系统及中大功率校准系统。
    （2）便携式测量
             结构设计轻便且坚固，并配有独立的移动手提箱，非常适用于外场检测等现场测试环境。
    （3）生产线测量
             能够进行超长时间稳定测试，适用于生产等不间断测量。
