NT30A-1探头

频率范围：100kHz~2.5MHz

产品介绍产品特点技术指标产品应用产品资料

产品介绍

Product introduction

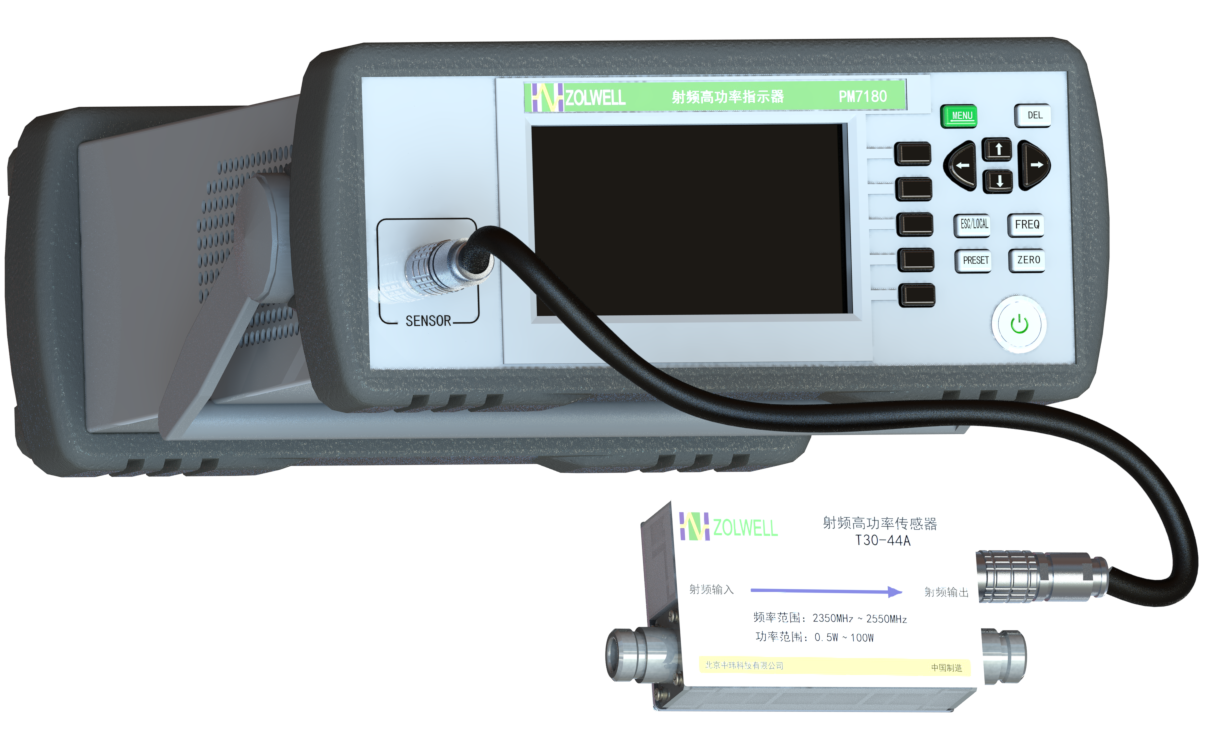

PM7180+NT30A/T30A系列是中玮科技面向高端应用打造的旗舰级分体式（主机+不带显示探头/带显示探头）通过式功率计产品线，基于ZW-WBS高功率传感器技术平台，采用双对称型传感器架构与智能共模抑制技术，实现宽频带、高功率、高精度的在线功率监测与阻抗分析。该系列产品全面对标国际一线品牌，核心技术指标达到国际先进水平，是国防装备、半导体制造、通信系统以及计量、先进科研实验室等高要求领域的理想选择。

产品特点

characteristic

宽频带测量，智能诊断应用
模块化探头与测量功能全面且高效
创新结构，测量精准可靠
便携化和模块化组合
面向高端工业与国防应用

技术指标

Technical indicators

型号	NT30A-1A	NT30A-1H
频率范围	100kHz~2.5MHz	100kHz~2.5MHz
功率范围	1W~1kW	1W~3kW
功率测量准确度	≤±（5%×读数+0.3W）	≤±（5%×读数+0.3W）
测量接头	N（F）	7/16型（F）
阻抗	50Ω
插入损耗	≤0.05dB
方向性	≥28dB
电压驻波比	≤1.05:1
供电与通讯接口	推拉自锁式连接器
工作温度	0℃~+50℃
存储温度	-40℃~+75℃
尺寸	135(L)×65(W)×47(H)mm
重量	＜0.7kg

产品应用

Product application

凭借其高可靠性、高精度及便携性，PM7180为以下高端领域进行系统安装、调试、维护与质量检验的关键工具：

雷达与国防电子：发射机功率校验、天线阵面驻波监测。

航空航天：机载/星载通信设备测试、地面站维护。

无线通信：5G/4G基站功率校准与天线系统巡检。

半导体制造：等离子体刻蚀机（RF Generator）的功率监控与匹配网络调谐。

医疗装备：医用直线加速器、高频手术设备等的高功率源测量。
