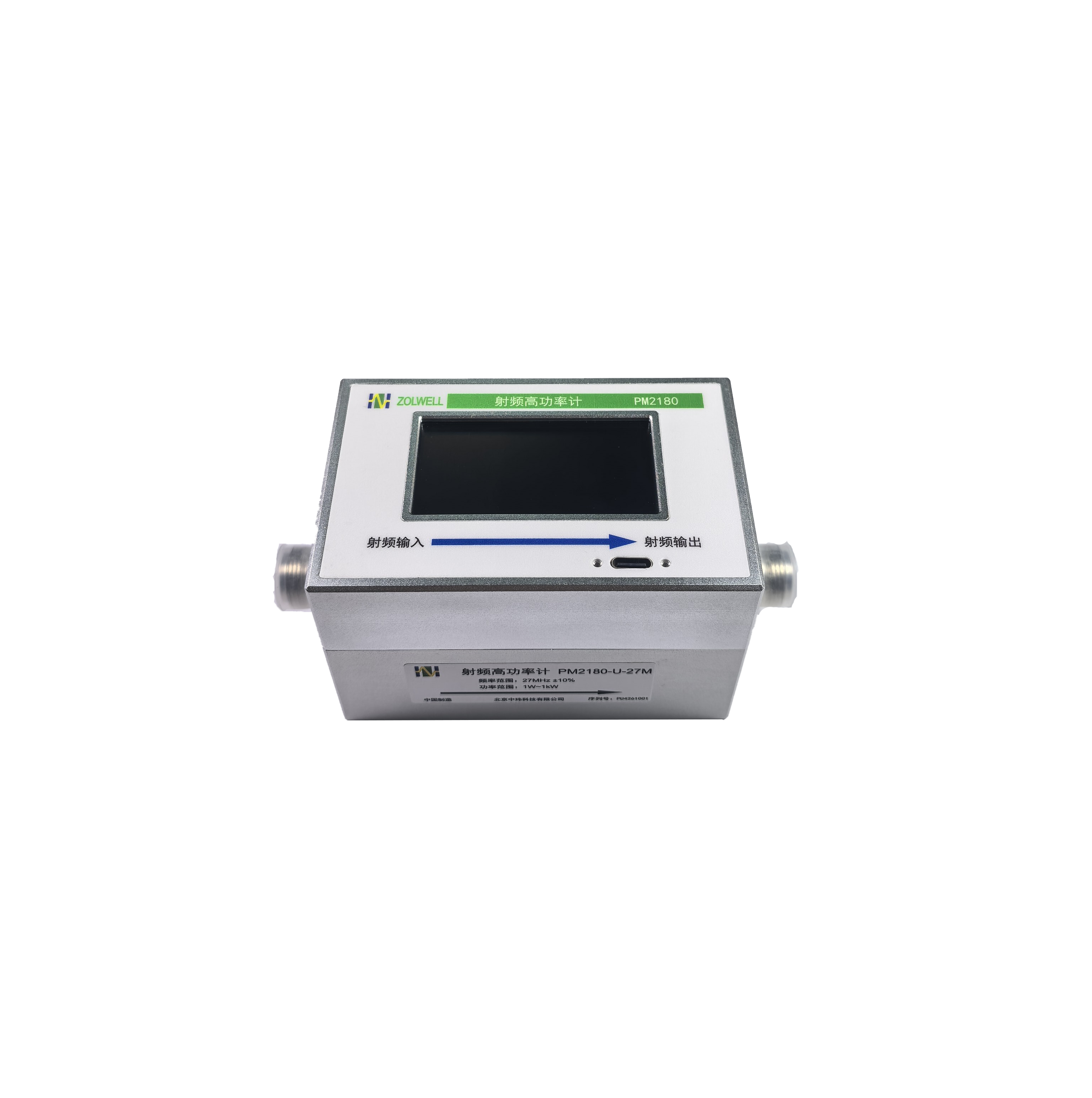

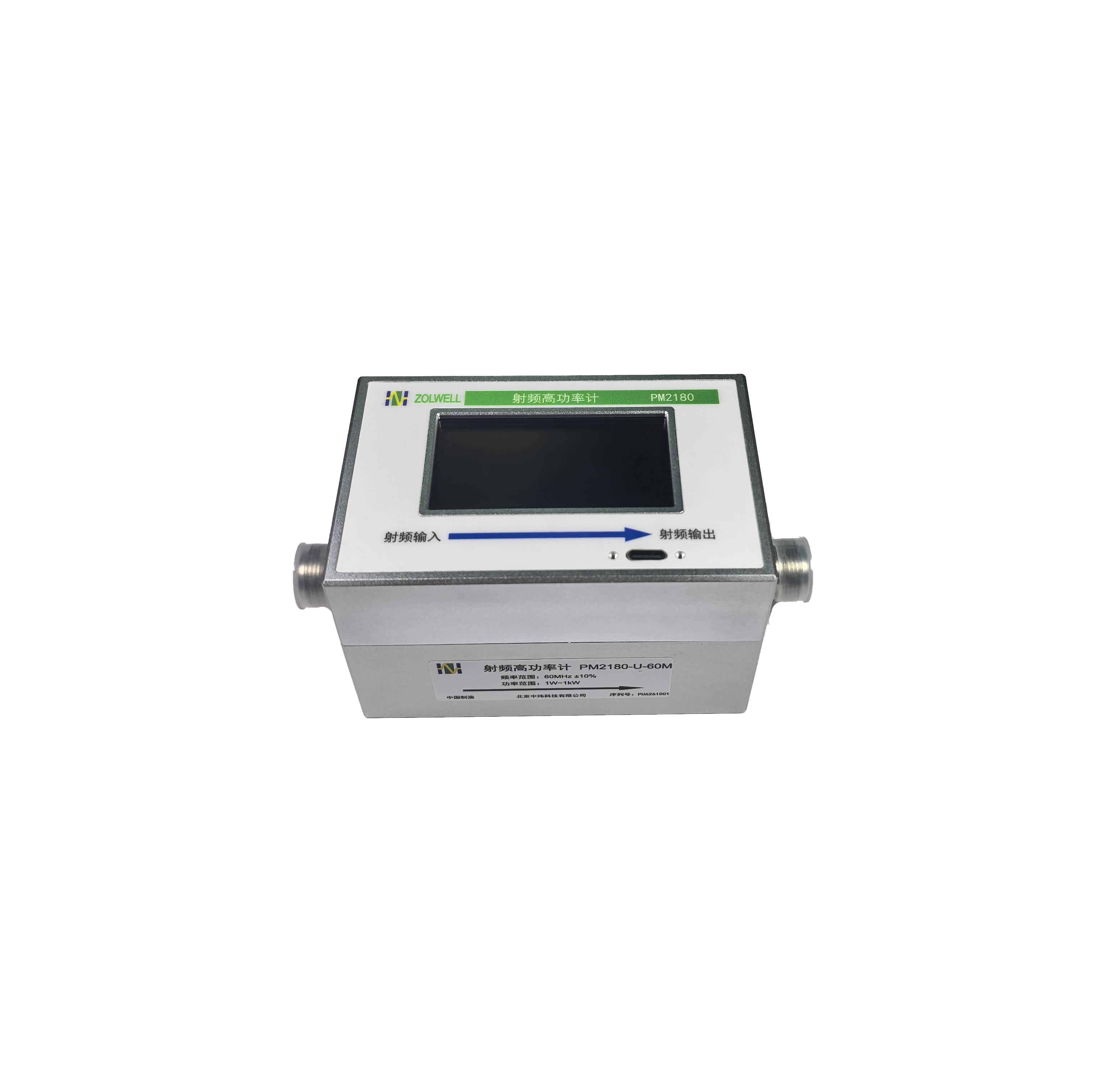

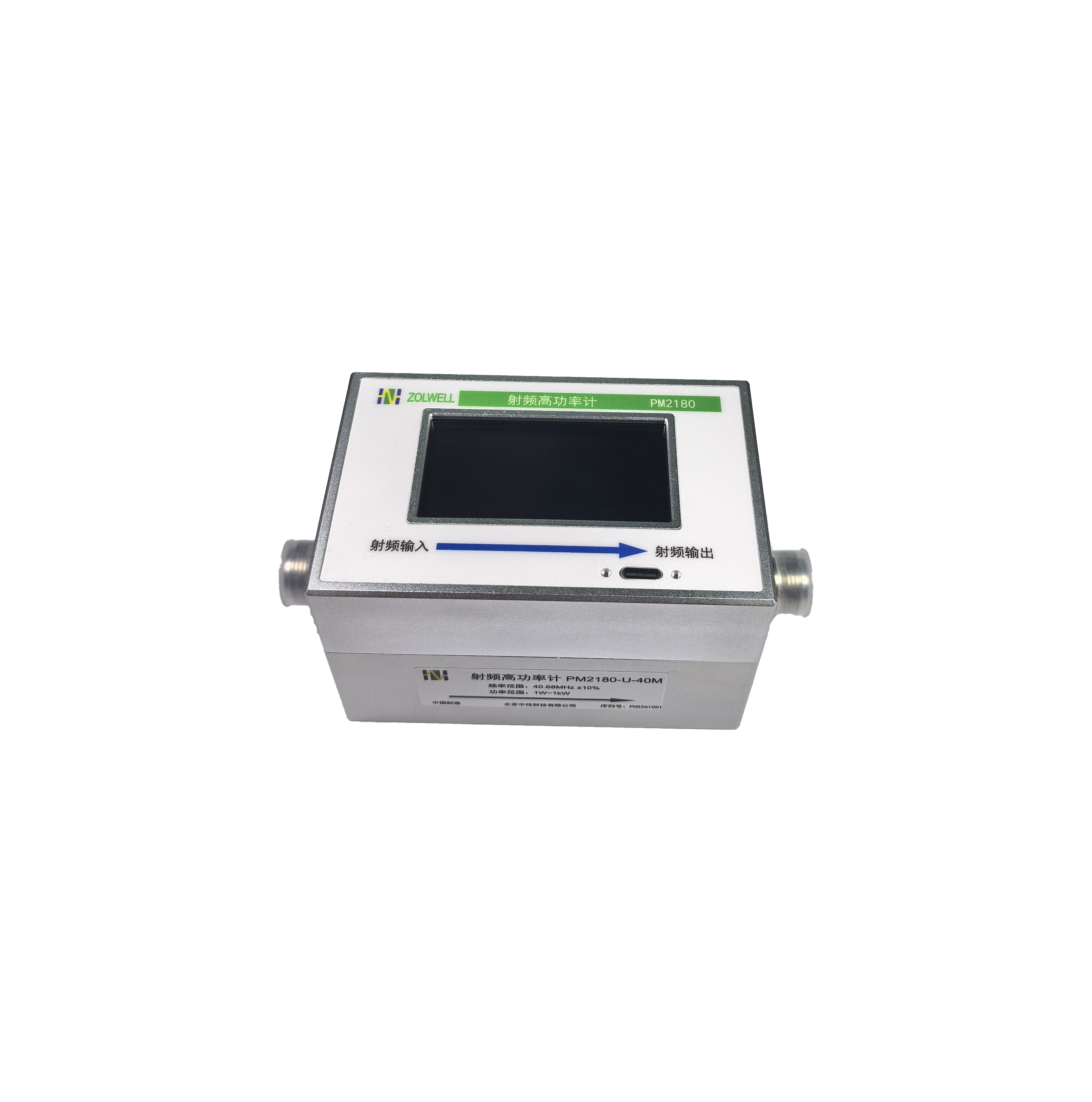

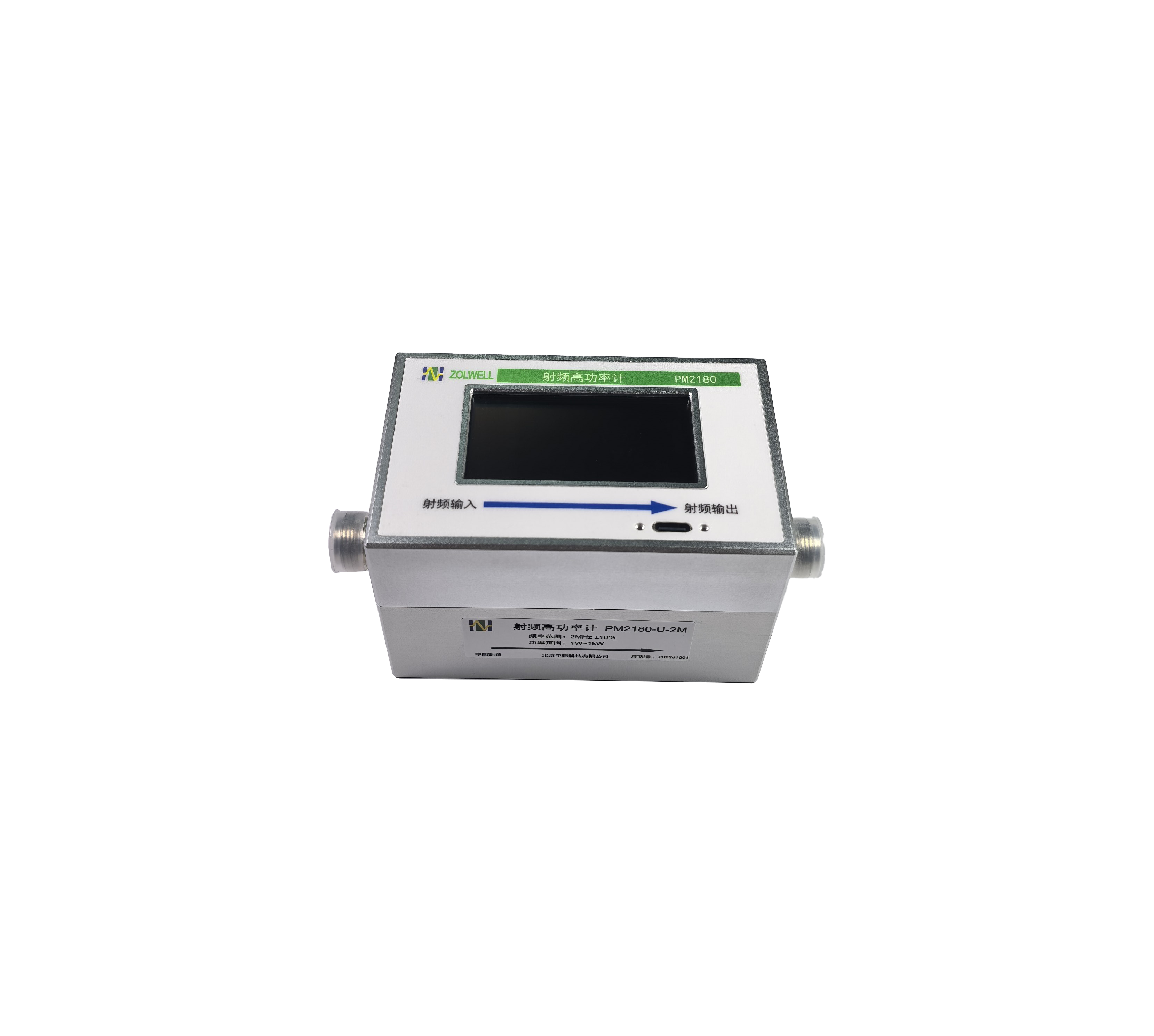

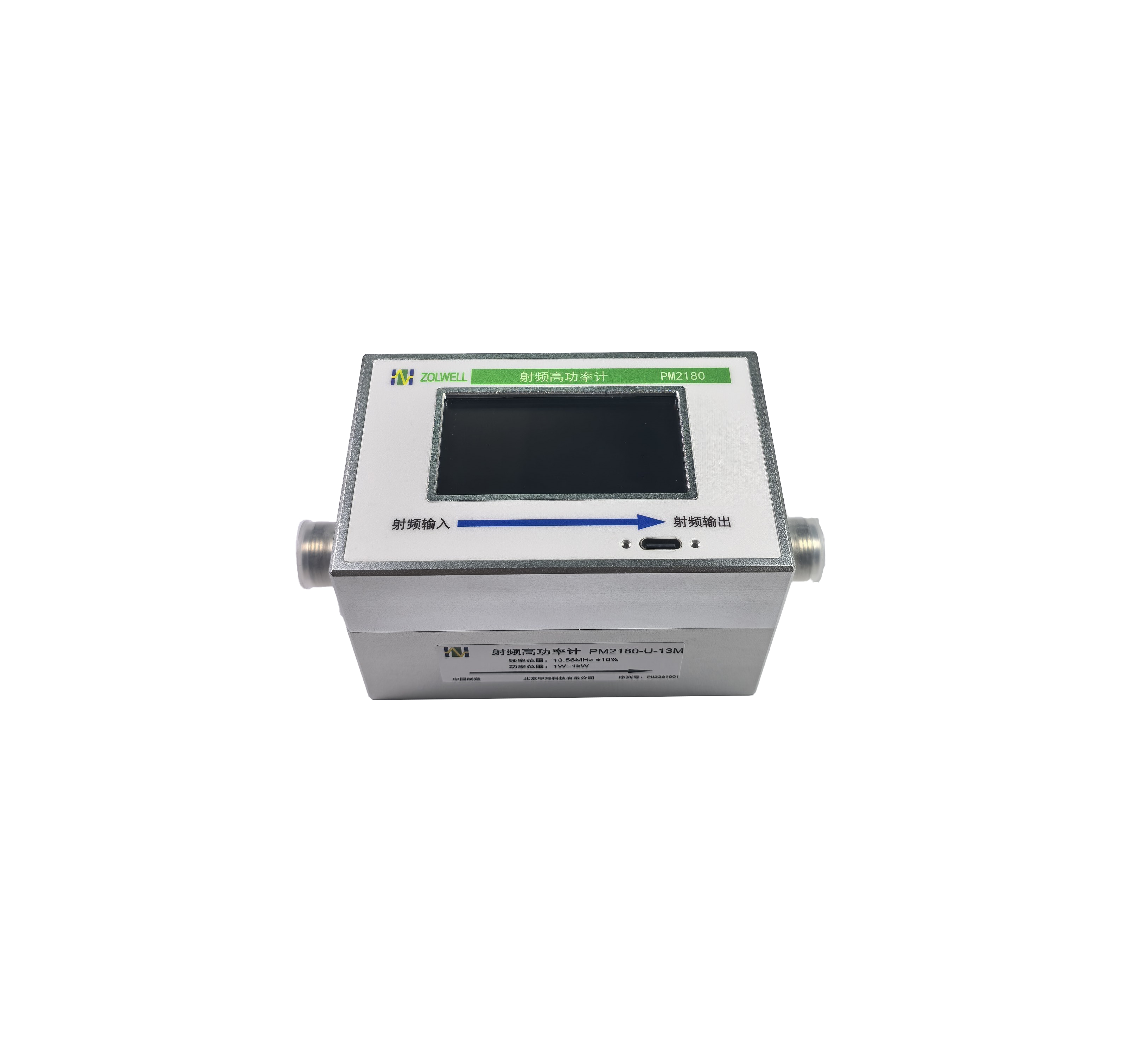

PM2180-U系列超高精度通过式功率计

前向功率：10W~10kW

反射功率：1W~1kW

产品介绍产品特点技术指标产品应用产品资料

产品介绍

Product introduction

针对半导体工艺监控、国家级功率基标准、国防装备精确标定等对测量准确度有极致要求的应用场景，中玮科技在一体式PM2180系列基础上，推出超高精度（Ultra-Precision）子系列（一体式PM2180-U系列）。该系列产品在完全相同的硬件平台之上，通过嵌入式高精度校准软件模型的深度优化，在指定频点或窄带范围内实现测量准确度优于±1%，满足从纳米级半导体工艺到国家计量标准的最高精度需求。

产品特点

characteristic

宽频带测量，智能诊断应用
模块化探头与测量功能全面且高效
创新结构，测量精准可靠
便携化和模块化组合
面向高端工业与国防应用

技术指标

Technical indicators

型号	PM2180-U-400k	PM2180-U-2M	PM2180-U-13M	PM2180U-27M	PM2180-U-40M	PM2180-U-60M
频率范围	400kHz±10%	2MHz±10%	13.56MHz±10%	27MHz±10%	40.68MHz±10%	60MHz±10%
前向功率	10W~3kW	10W~10kW	10W~10kW	10W~10kW	10W~10kW	10W~10kW
反射功率	1W~1kW	1W~3kW	1W~3kW	1W~3kW	1W~3kW	1W~3kW
功率测量准确度	±3%
测量参数	前向功率、反射功率、电压驻波比/回波损耗、频率
电压驻波比测量范围	1~99
阻抗	50Ω
方向性	≥35dB
电压驻波比	≤1.05:1
插入损耗	≤0.05dB
接头类型	N（F）或7/16（F）
显示分辨率	最高6位（3位小数）
供电	5VDC，500mA
供电与通信接口	USB Type C
工作温度	0℃~+40℃
存储温度	-40℃~+75℃
尺寸	135(L)×64(W)×66(H)mm
重量	＜1kg
