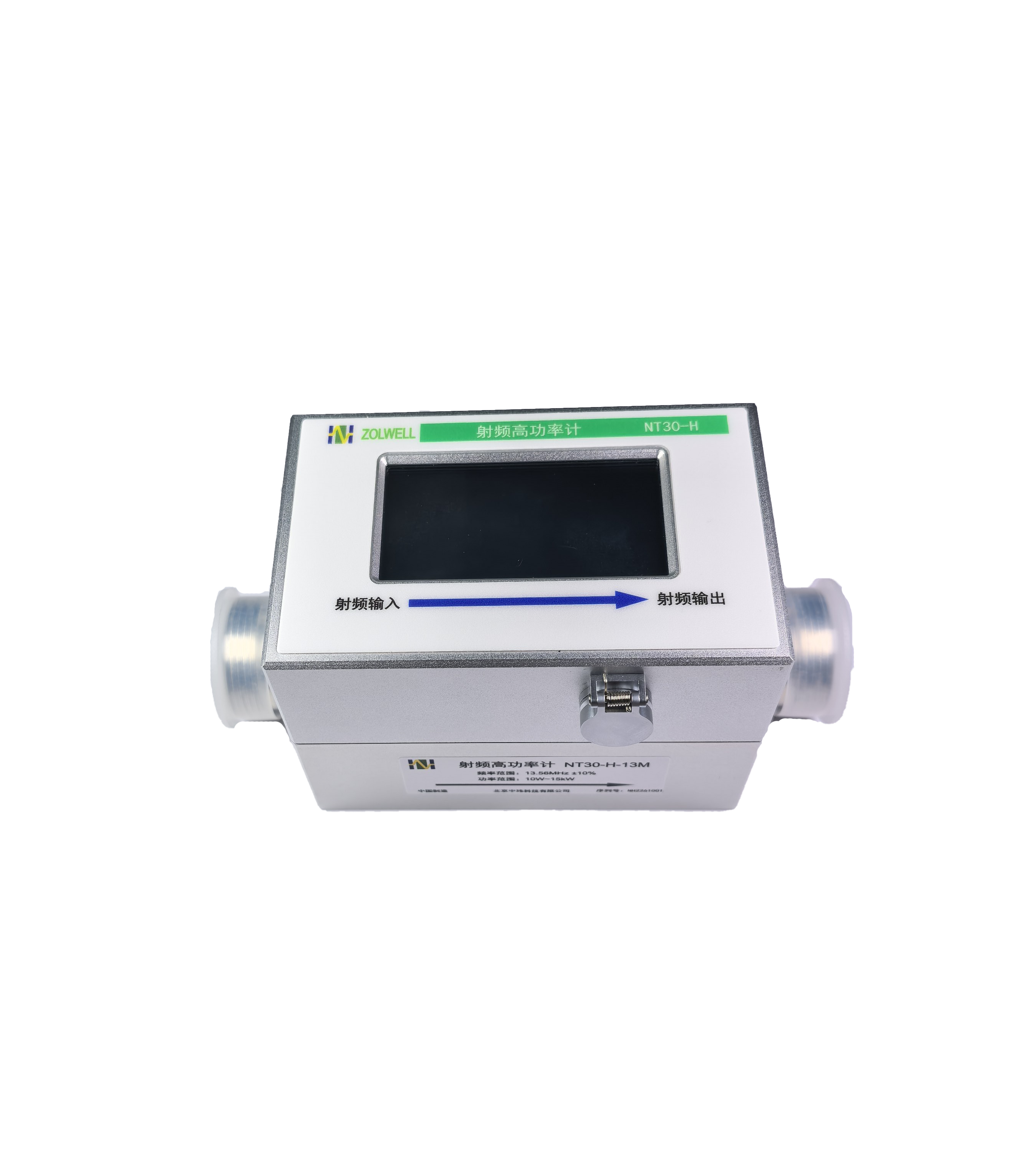

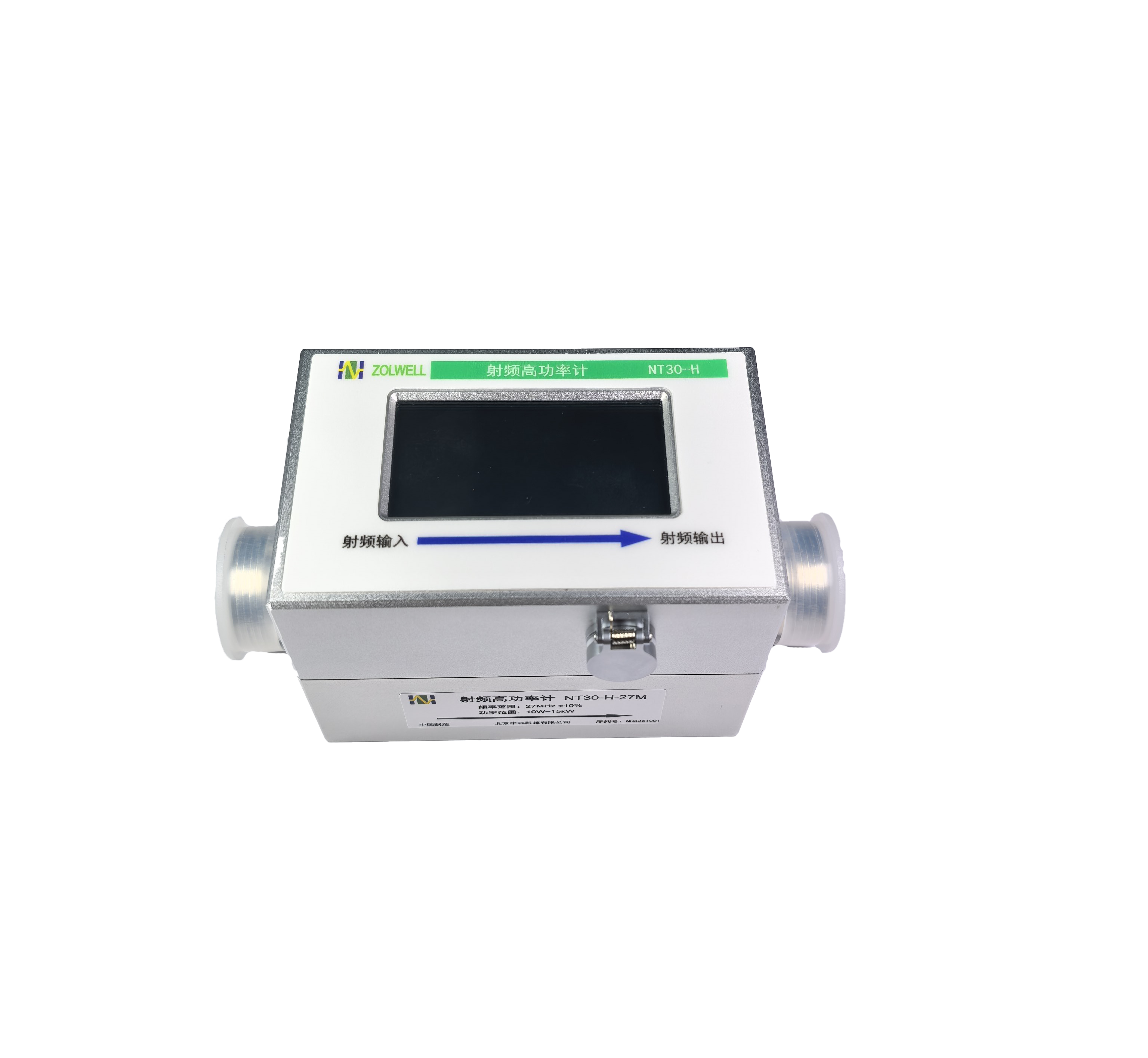

NT30-H系列探头

超大功率通过式功率计
前向功率：10W~10kW

反射功率：1W~1kW

产品介绍产品特点技术指标产品应用产品资料

产品介绍

Product introduction

在雷达系统调试、电子对抗战备保障、高能等离子体激励以及大功率广播发射等场景中，设备通常工作在极端功率条件下。中玮科技的超大功率通过式功率计产品（分体式PM7180+NT30-H/T30-H系列）通过采用独特的结构和材料工艺，能够在不对主链路造成显著插入损耗的前提下，实时、准确地反映前向和反射功率，为系统的高效运行和故障保护提供关键数据支撑。

产品形态：

产品根据工作频率和传输线类型，主要分为两大类：

同轴结构产品：分段设计，覆盖100kHz ~ 1GHz频段，采用标准同轴接口，便于在现有同轴传输系统中串联使用。
波导结构产品：针对1GHz以上的微波频段（L、S、C、X、Ku等波段），采用波导法来连接，属于高定制化解决方案，以满足不同波导尺寸和功率容量的需求。

产品特点

characteristic

宽频带测量，智能诊断应用
模块化探头与测量功能全面且高效
创新结构，测量精准可靠
便携化和模块化组合
面向高端工业与国防应用

技术指标

Technical indicators

型号	NT30-H-2M	NT30-H-13M	NT30-H-27M	NT30-H-2HB
频率范围	2MHz±10%	13.56MHz±10%	27MHz±10%	1.5MHz~30MHz
功率范围	10W~15kW	10W~15kW	10W~15kW	10W~25kW
功率测量准确度	±5%	±5%	±5%	±0.5dB
测量接头	7/16（F）	7/16（F）	7/16（F）	L36（F）
阻抗	50Ω
插入损耗	≤0.05dB
方向性	≥35dB
电压驻波比	≤1.05:1
供电与通讯接口	推拉自锁式连接器
工作温度	0℃~+50℃
存储温度	-40℃~+75℃
尺寸	135(L)×65(W)×47(H)mm
重量	＜0.7kg
