中大功率通过式功率计
该系列产品（分体式PM7180+T30/NT30系列）是中玮科技产品线中的主力机型，为超高性价比的仪器设备。它旨在为常规雷达系统、电子对抗训练及测试、等离子体工业应用以及军用/民用通信领域提供一种兼具高精度与宽频带的在线功率监测解决方案。在1W至10kW的功率区间内，该系列产品实现了从低频100kHz到微波4GHz的超宽同轴覆盖。用户满足在VHF/UHF以及低L波段使用便携化或模块化传感器或测量系统，完成对发射机链路、天馈系统驻波比和功率的实时监控，极大地提升了测试系统的集成度和便利性。产品形态包括该系列全部采用同轴结构，支持N型、7/16 DIN、SC或定制的大功率同轴连接器。其紧凑的设计使其能够直接插入现有的同轴传输线中，适用于实验室测试、生产线调测以及外场设备的在线监测。
|
型号 |
T30-1A |
T30-1H |

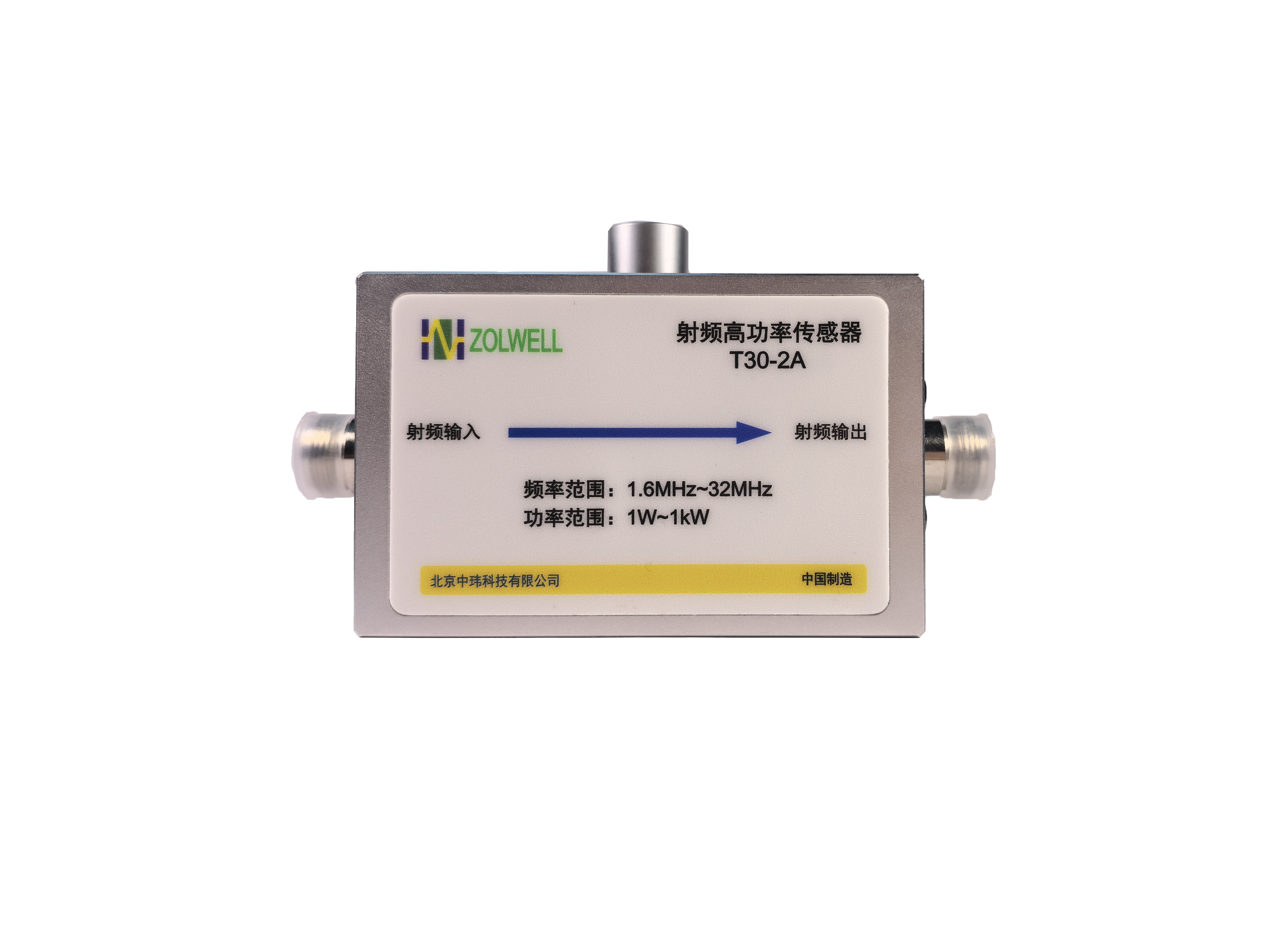

T30-2A |
T30-2H |

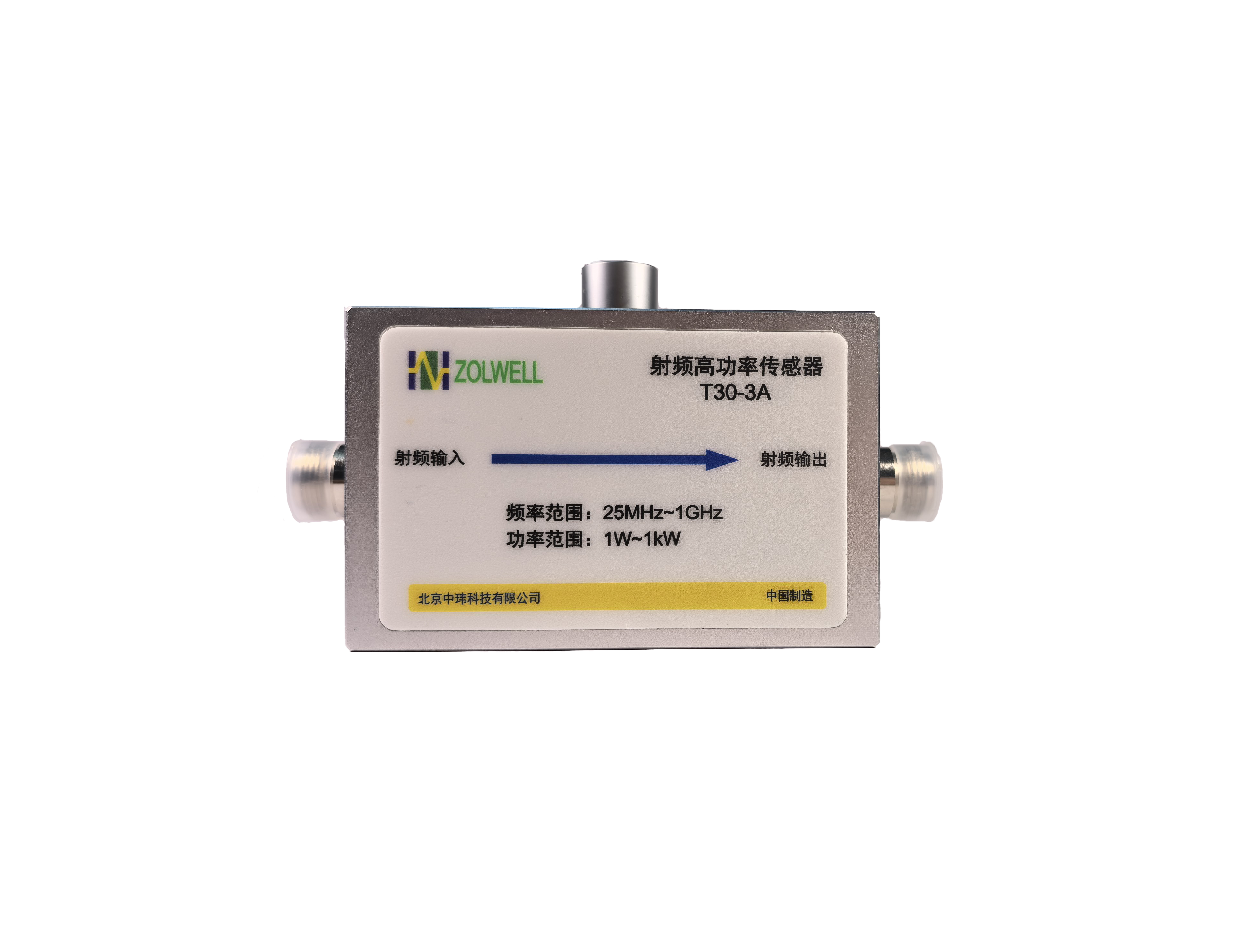

T30-3A |
T30-3B |

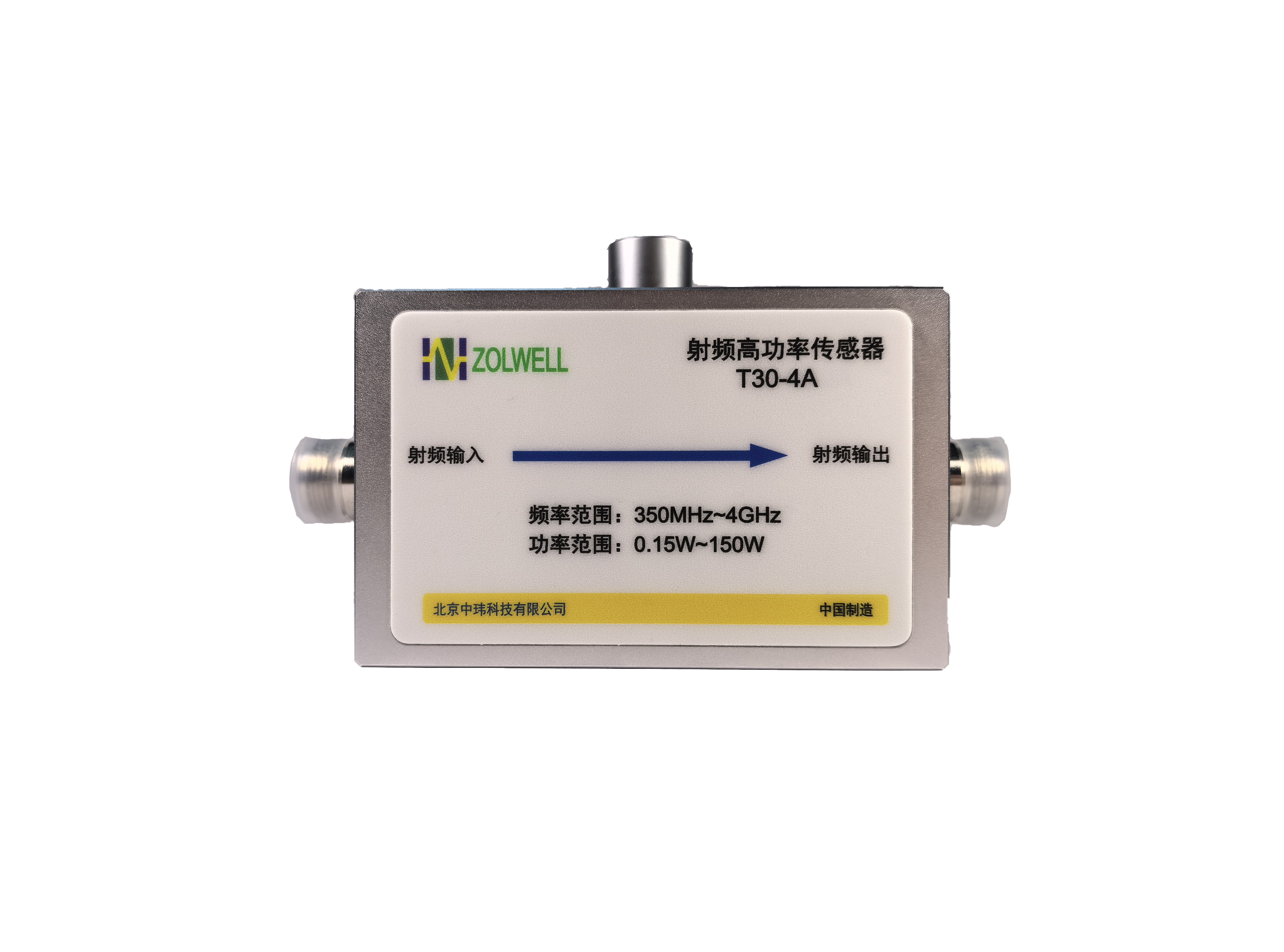

T30-4A |
|
频率范围 |
100kHz~2.5MHz |
1.6MHz~32MHz |
25MHz~1GHz |
350MHz~4GHz |
|||
|
功率范围 |
3W~1kW |
3W~10kW |
1W~1kW |
3W~10kW |
1W~1kW |
3W~3kW |
0.15W~150W |
|
功率测量准确度 |
±0.35dB |
||||||
|
测量接头 |
N（F） |
7/16（F） |
N（F） |
7/16（F） |
N（F） |
7/16（F） |
N（F） |
|
阻抗 |
50Ω |
||||||
|
插入损耗 |
≤0.05dB |
≤0.1dB |
|||||
|
方向性 |
≥28dB |
||||||
|
电压驻波比 |
≤1.05:1 |
≤1.1:1 |
|||||
|
供电与通讯接口 |
推拉自锁式连接器 |
||||||
|
工作温度 |
0℃~+50℃ |
||||||
|
存储温度 |
-40℃~+75℃ |
||||||
|
尺寸 |
135(L)×65(W)×47(H)mm |
||||||
|
重量 |
＜0.7kg |
||||||
